Cubierta metálica cintrada para gradas deportivas en Sevilla

Ubicación: Marchena, Sevilla

Cliente: Ayuntamiento de Marchena

Materiales: Sistema de cubierta metálica cintrada autoportante INCO 70.4, acero prelacado Granite 25

Estado: Proyecto finalizado

Descripción del proyecto:

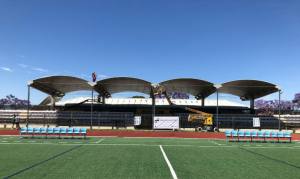

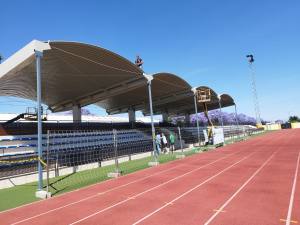

ANSEMA ha llevado a cabo la ejecución de una cubierta metálica cintrada autoportante para las gradas de las instalaciones deportivas “Miguelete” (Miguel Prieto Hernández), situadas en el municipio de Marchena, Sevilla. El proyecto, ejecutado en el año 2023, cuenta con una superficie total aproximada de 200 m² y tiene como objetivo principal mejorar la protección, funcionalidad y estética de este espacio deportivo de uso público.

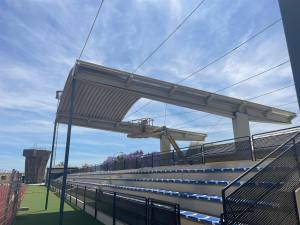

La actuación ha consistido en la instalación de una cubierta curva autoportante sobre una estructura metálica en voladizo, destinada a proteger las gradas frente a las inclemencias meteorológicas, garantizando al mismo tiempo una solución ligera, resistente y de gran durabilidad.

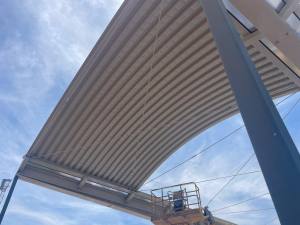

Para la ejecución de la cubierta se ha empleado el perfil INCO 70.4 Cintrado, fabricado en acero prelacado con acabado Granite 25, un sistema especialmente diseñado para cubiertas curvas de grandes luces. Esta solución ha permitido un espaciado entre vigas de hasta 7,50 metros, optimizando la estructura portante y reduciendo el peso total del conjunto frente a sistemas estructurales tradicionales.

Dadas las características del emplazamiento —zona elevada y sin obstáculos perimetrales—, el diseño estructural ha tenido en cuenta las acciones de viento definidas en el CTE DB SE-AE, considerando una rugosidad de grado II y valores de sobrecarga de viento de hasta 1,90 kN/m² en presión y 1,80 kN/m² en aspiración en determinadas áreas de la cubierta. Por este motivo, se ha seleccionado el perfil INCO 70.4 Cintrado con un espesor de 0,75 mm, capaz de soportar sobrecargas de hasta 2,40 kN/m².

Para garantizar el correcto comportamiento frente a los esfuerzos de succión, se ha dispuesto un sistema de fijación reforzado, con entre 3 y 4 fijaciones por onda, en función de las zonas de la cubierta, asegurando la estabilidad y seguridad del conjunto.

La cubierta instalada destaca por su alta durabilidad y bajo mantenimiento, tratándose de un sistema metálico con protección poliéster cuya garantía puede alcanzar hasta 30 años, según el acabado. Además, el sistema permite una rápida ejecución, al comportarse como un elemento prefabricado listo para su montaje, reduciendo significativamente los tiempos de obra.
